农田灌溉用一体化智能泵站

农田灌溉用一体化智能泵站

产品简介:

农村小型灌排泵站作为农田水利建设的重要组成部分,具有量大面广的特点,其设计和建设质量直接影响到农田水利工程建设的使用效果。目前我国农田灌溉泵站还是采用传统的建设模式,泵房一般为砖混结构,占地面积大、施工时间长、构造多样;泵站控制方式比较简单,自动化程度低,管理维护复杂,已经很难适应农业现代化和信息化的发展需要。

订购热线:

0519-85388100

艾普西隆可根据您的行业、要使用的场地及其他特殊需求,给您量身定制适合的产品类型。

咨询报价
产品介绍

农田灌溉用一体化智能泵站概述

农村小型灌排泵站作为农田水利建设的重要组成部分,具有量大面广的特点,其设计和建设质量直接影响到农田水利工程建设的使用效果。目前我国农田灌溉泵站还是采用传统的建设模式,泵房一般为砖混结构,占地面积大、施工时间长、构造多样;泵站控制方式比较简单,自动化程度低,管理维护复杂,已经很难适应农业现代化和信息化的发展需要。

作为水利部灌排中心所属企业经过充分的现场调研和市场分析,并历时一年多的研究开发,推出一款全新形式的泵站--美谱(MPIS)一体化智能泵站。MPIS一体化智能泵站是基于物联网技术研发出来的智能一体化灌排设备,它改变了传统意义上的灌排泵站的理念,将现代电气控制、过程自动化测控、超声波计量、智能电气保护、红外安防监控、视频过程监视、水利物联网等技术与泵机组进行一体化系统集成,使之成为可移动、可组合的全智能灌排设备。

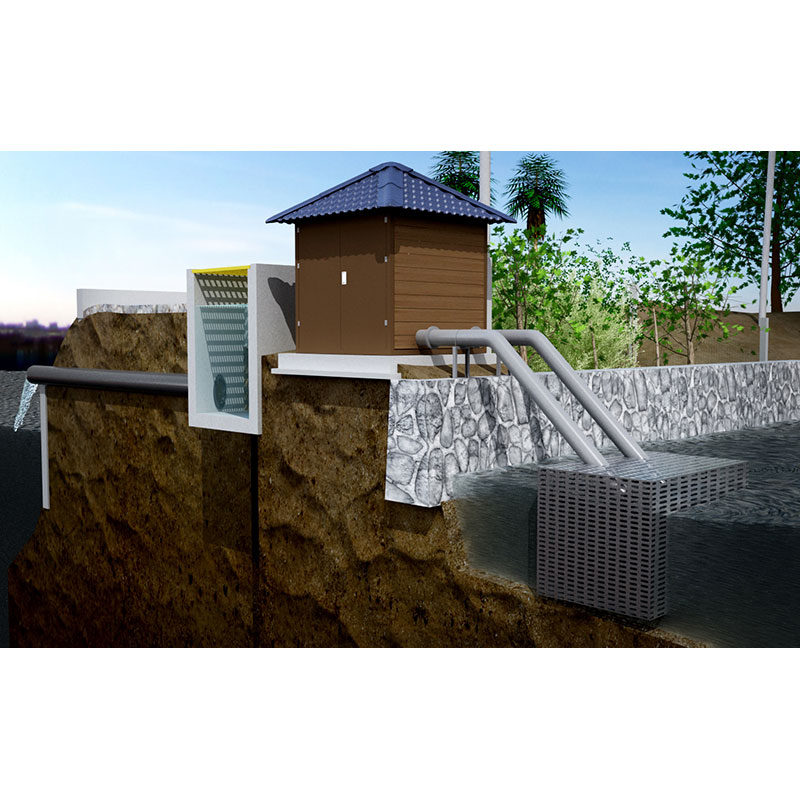

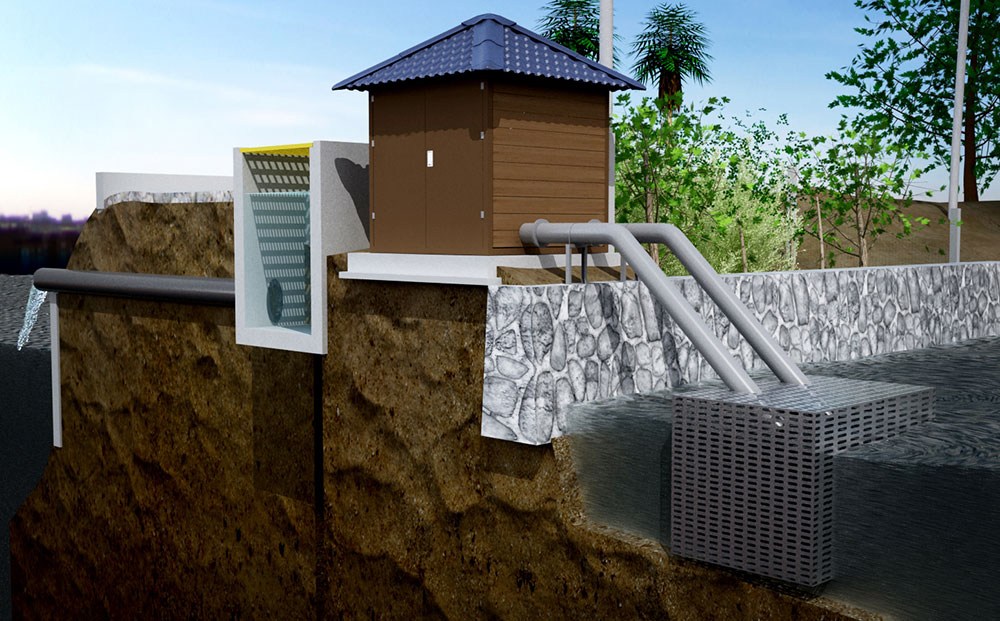

一体化智能泵站采用集成式结构,结构紧凑,体积小。外观设计为亭式结构,泵房采用新型环保材料,占地面积一般不大于6㎡。

一体化智能泵站所有部件均设计为标准件,工厂加工好后运到现场就地大部分组装。泵站的建设不再是一项复杂的土建和设备安装工程,而是一套设备就地组合装配的过程。工程占地面积大大缩小,降低了泵站建设施工成本及建设难度,并显著缩短了建设周期。

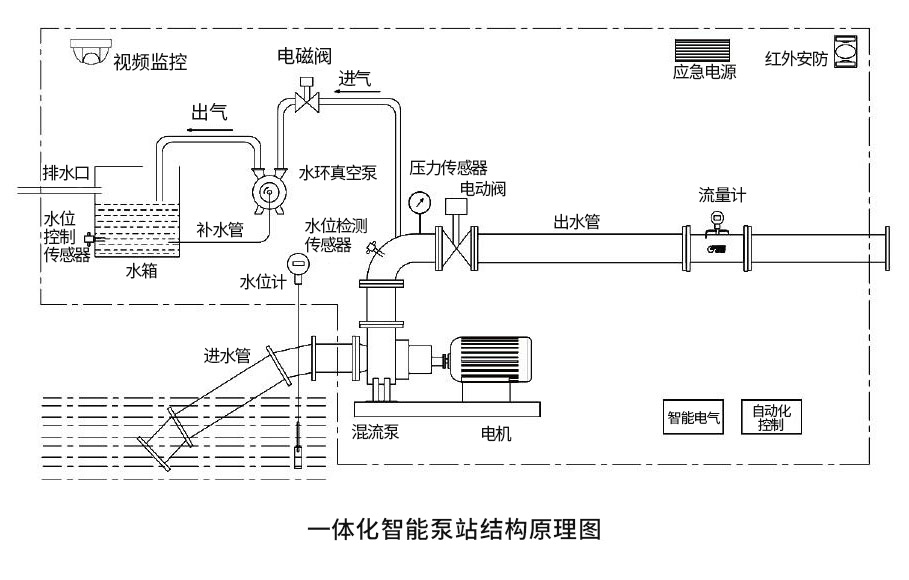

结构原理

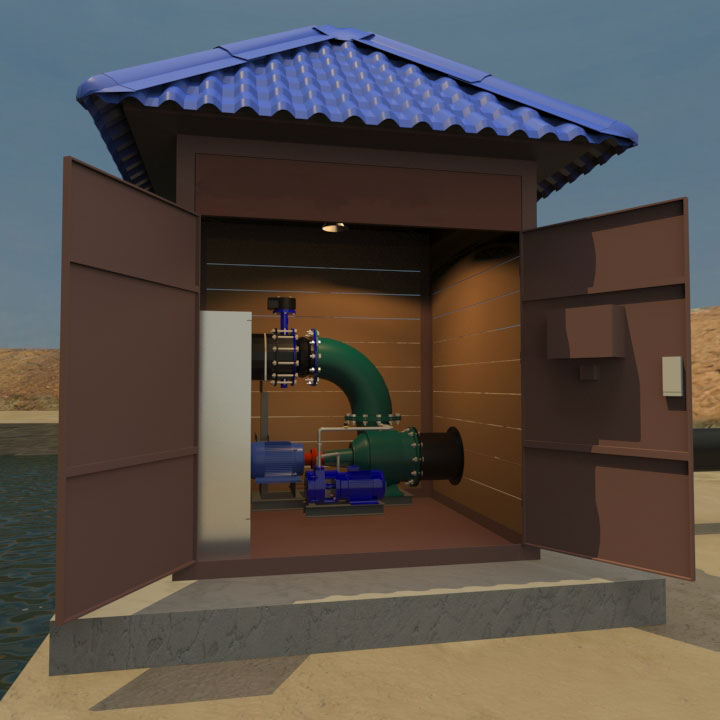

一体化智能泵站主要集成有以下功能模块:新型环保材料泵房、水泵机组、抽真空及注水系统、管道系统、计量系统、 智能电气系统(含变频或软启设备)、自动化控制系统(含所有检测传感器)、红外安防系统、视频监控系统、应急电源系统、物联网及水利信息化平台系统等。


主要功能

就地刷卡启停控制

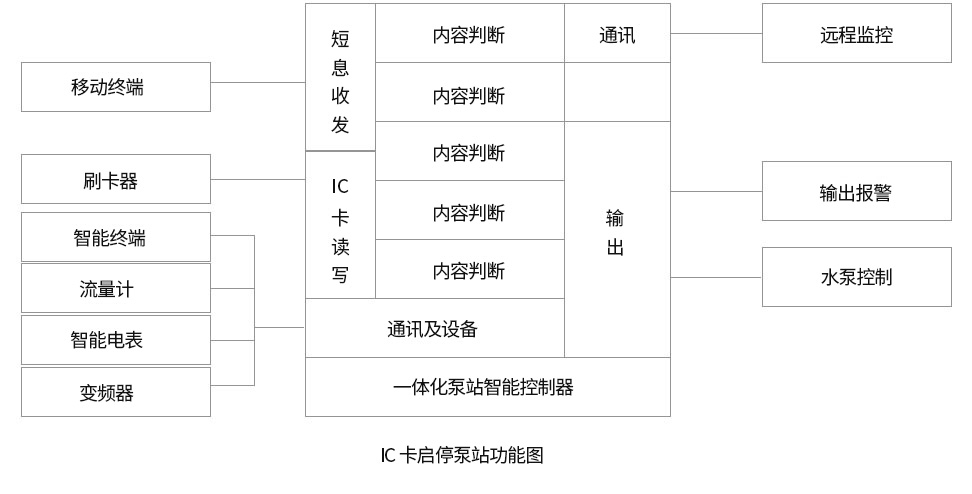

一体化智能泵站集成了电能计量表、流量计和IC卡消费系统等智能设备,用户可通过刷IC卡直接启停泵站,依据当地的水资源资费和用电资费扣取费用,IC卡余额底线告警、IC卡金额使用完成后自动停机等功能。


远程终端APP启停控制

一体化智能泵站提供远程控制功能,通过远程移动终端(手机)APP启停泵站,操作人员无需到现场就能对泵站进行远程监控,同时辅助远程视频可以直接观察现场运行情况。通过移动终端APP远程启停泵站,只有泵站管理员才具有控制权限。


设备自检和远程故障诊断

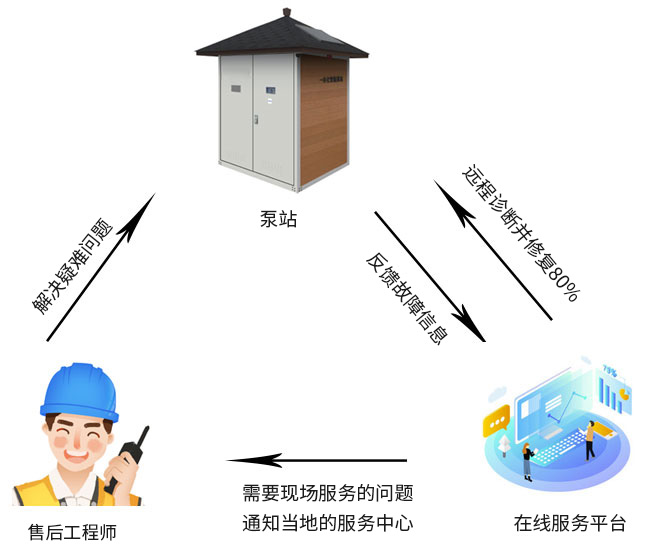

一体化智能泵站在每个环节都设置有在线监测检测元件,确保泵站运行在线透明化,任何部件的非正常信息都能及时反馈到中央控制器,并通过网络可发送到MPIS在线服务平台。

一体化智能泵站在线服务平台可以启动故障诊断程序查找原因,在线维修;也可以定期在线远程对每一座MPIS一体化智能泵站进行在线维保。

设备自检和远程故障诊断

一体化智能泵站在每个环节都设置有在线监测检测元件,确保泵站运行在线透明化,任何部件的非正常信息都能及时反馈到中央控制器,并通过网络可发送到MPIS在线服务平台。

一体化智能泵站在线服务平台可以启动故障诊断程序查找原因,在线维修;也可以定期在线远程对每一座一体化智能泵站进行在线维保。


红外安防

红外安防系统是解决农村小型灌排泵站在非运行期间无人看守时的安全防范问题必不可少的重要设备。

一体化智能泵站设计有红外安防探测报警系统,在泵站四周设有红外探头,确保全方位探测任何进入目标。红外安防系统于视频系统联动,让安全防范变为可视,回放、抓拍一切进入泵站周界范围内的移动物体,并伴有现场语音警告和提示。如在一定时间内不能确认进入者合法身份,且进入者没有及时离开,MPIS系统将打出声光报警,并将进入信息及现场抓拍图片发送至用户移动设备端(手机)或110报警中心。


控制及信息测量

一体化智能泵站有多种可选启动方式:直接启动控制方式、软启动控制方式和变频控制方式。直接启动一般适用于水泵机组功率小于11KW以下的泵站,大于11KW的水泵机组一般采用软启动控制方式。变频控制方式一般适用于管道恒压供水灌溉。

主电机保护功能:速断保护、过载保护、堵塞保护、失流保护、电机过热保护等。泵站集成自动化和信息化所需的各类传感器,能全过程参数检测,包括用水量、电量、河道水位、管道压力、主机电流、电压、功率因数、泵站内温湿度等。泵站实现"一键启动",抽真空、开关阀门、判断管道是否充满水等由系统自动完成,无需人工干预。

根据用户应用要求不同,可以实现恒压或恒流供水方式运行。依据选用泵型不同(混流泵、离心泵、轴流泵、潜水泵等)实现各种方式的控制及运行。

远程视频监视

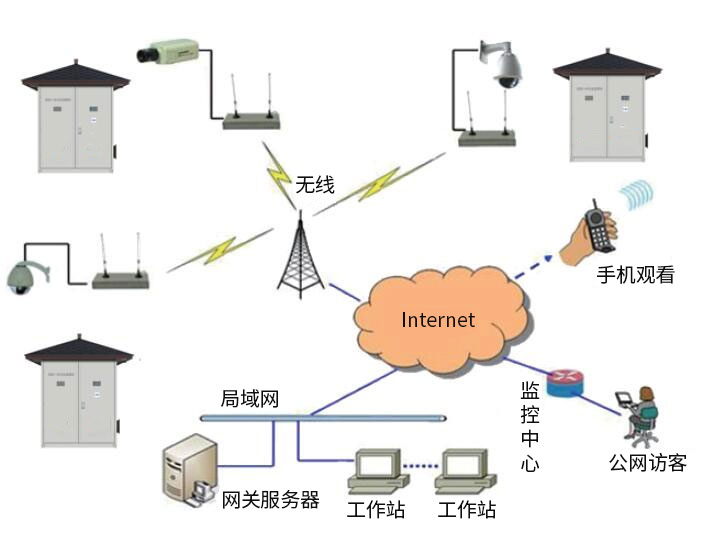

一体化智能泵站远程视频监视系统可以提供3-4路网络视频球机探头,实时监视泵站内设备运行情况以及泵站外进水池、出水池及泵站四周等实时状况。根据需要可以调节转动球机探头,通过移动设备(手机)远程实时控制球机探头,以获取更加详细理想的现场视频信息。


技术特点

一体化智能泵站采用模块组合结构,集成了多种新技术和新设备,特别是多项专利技术的应用,确保了MPIS先进、可靠、实用的特性。一体化智能泵站作为标准化生产的泵站设备,做到三统一:

统一的技术标准 一体化智能泵站是严格按照国标和MPIS专业企标生产出来的标准化设备,每台设备在出厂前都是经过统一的标准测试和检验。

统一的设备品牌 一体化智能泵站是集多种技术和产品为一体的集成设备,从主泵机组到电气控制、智能保护、软启动器、变频器及计量、远程控制及安全监控等设备都是统一的艾普西隆品牌,确保了从接口到协议及规范的一致性。

统一的服务平台 一体化智能泵站作为艾普西隆系列产品中的一个主要设备,建立有统一的MPIS在线服务平台,任何MPIS整机设备或内部任一部件出现问题都是由MPIS服务平台一站式解决,无需任何第三方介入。在线服务平台可以在线检测每一台MPIS设备的运行状况,并在线服务。

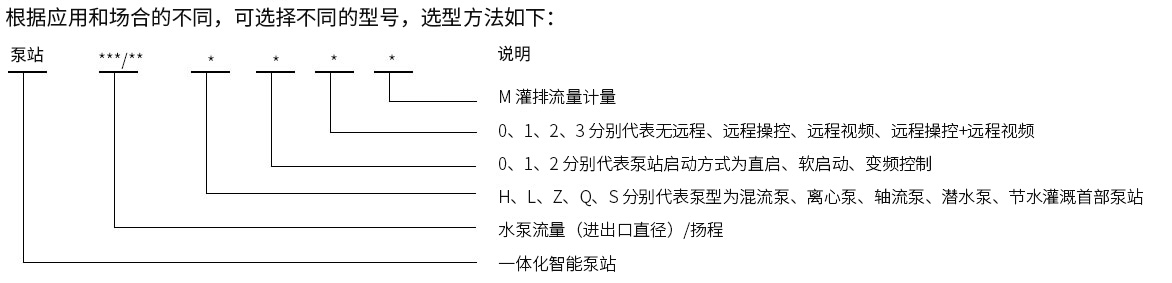

选型


说明:

1.进出水口径小于200mm或大于400mm泵站机组属于非标设备,需要特殊订货。

2.一体化智能泵站内部主要设备型号:水泵选用艾普西隆系列混流泵、离心泵、轴流泵;流量计选用SFM系列超声波高精度流量计;软启动器选用MMC soft系列软启动器;变频器选用MMC inv系列变频器;主控设备选用COCON PU泵站电气信息化自控装置等,所有设备均采用国际或国内一流品牌,并在水利行业广泛应用的知名品牌设备。

3.若不选远程功能,则无远程故障诊断服务功能。
