一体化泵闸

一体化泵闸

产品简介:

一体化泵闸可由铸铁、不锈钢、GRP玻璃钢制成,有各种型号,可选择。一体化泵闸包括水闸、潜水泵、拍门、传感器配置和全套控制系统。与传统的闸站不同,在设计上充分利用水闸的坚固框架,以水闸作为泵站的基础结构,泵及拍门直接安装在水闸上。 无需传统独立泵站装置,因此整套系统更为紧凑和精悍。高度整合的监控系统,实现了水闸和泵的智能联动监控。

订购热线:

0519-85388100

艾普西隆可根据您的行业、要使用的场地及其他特殊需求,给您量身定制适合的产品类型。

咨询报价
产品介绍

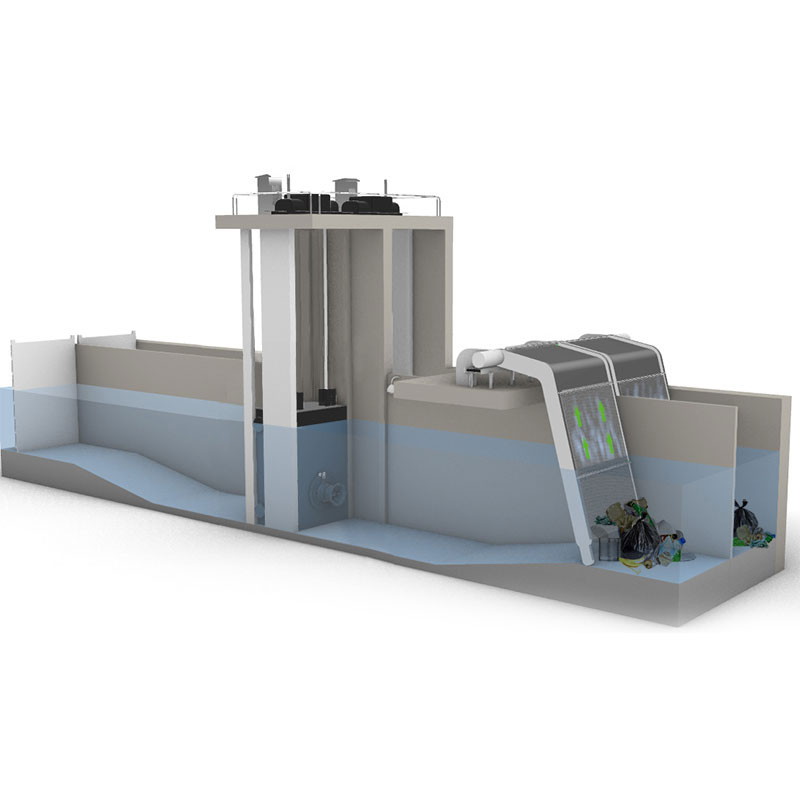

一体化泵闸

一种将泵站和闸站一体式布置的泵闸。我司根据我国城市的排水系统和水利工程系统现况,在结合多年泵站、闸站的实际设计应用经验而专门研发的集成式闸站,其主要用于城市河道的水调蓄,内外河水体和防洪排涝。

一体化泵闸的结构中,闸门既是挡水结构,又是水泵支承的基础,其水泵布置在闸门上,不建固定的泵室,使闸门和泵站合二为一。一体化泵闸是一种创新性的引排功能建筑物,它由水闸、闸门泵、拍门、传感器配置和全套控制体系等构成。

一体化泵闸应用领域


一体化泵闸功能与运行原理


防洪排涝

① 自流排涝:当内河水位升高,升高到高水位预警值时,同时检测外河的水位低于预警值时,闸门打开,内河的水自流至外河,防止内涝;开闸后一段时间,当水位降低到安全值时,闸门自动关闭。

② 强制排涝:当内河水位升高,升高到预警值时,同时检测外河的水位也到达预警值,则闸门关闭,启动单台泵进行强排,当监测到内河水位继续上升,则同时开启两台泵进行强排,防止内涝;当水位降低到安全值时,同时关闭两台水泵。


河道补水

① 自流补水:当内河水位降低,降低至低水位预警值时,同时监测到外河水位高于内河水位时,则闸门开启,对内河进行补水,防止干旱。

② 强制补水:当内河水位降低,降低至低水位预警值时,同时监测到外河水位不高于内河水位时,则闸门关闭,系统控制泵组反转,使泵反向排水,强行对内河进行补水,防止干旱。

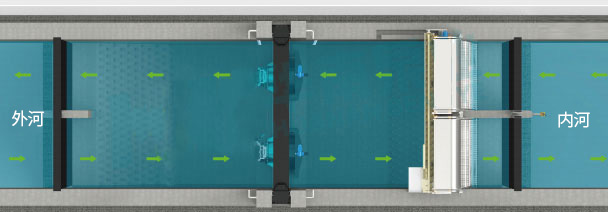

增强河道水动力,内外河水体交换

当河水流速缓慢,造成内河死水现象或者需要加大河道流速送走河道垃圾,则需人工发送信号控制泵闸为循水状态;当检测到当内河水位高于外河的水位时,闸门打开,内河的水自流至外河;当检测到当内河水位低于外河的水位时,则闸门关闭,启动单台泵进行强排;上述过程,完成正向循水。当完成正向循水后,进行反向循水,原理与正向循水一样,只是泵需要是反向排水;上述过程,完成水体交换。

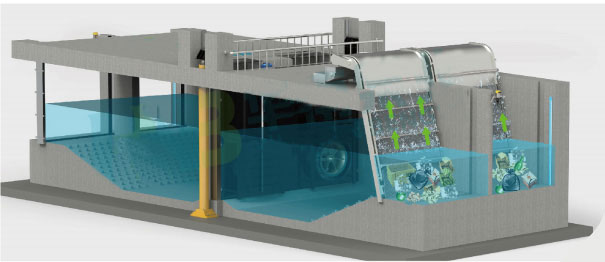

河道清污、垃圾打捞

当需要打捞内河垃圾,则需要在泵闸的内河侧设置格栅机;需要清污时,控制泵闸进行正向循水的同时启动格栅机便可以实现;当需要打捞外河垃圾,则则需要在泵闸的外河侧设置格栅机;需要清污时,控制泵闸进行反向循水的同时启动格栅机便可以实现。

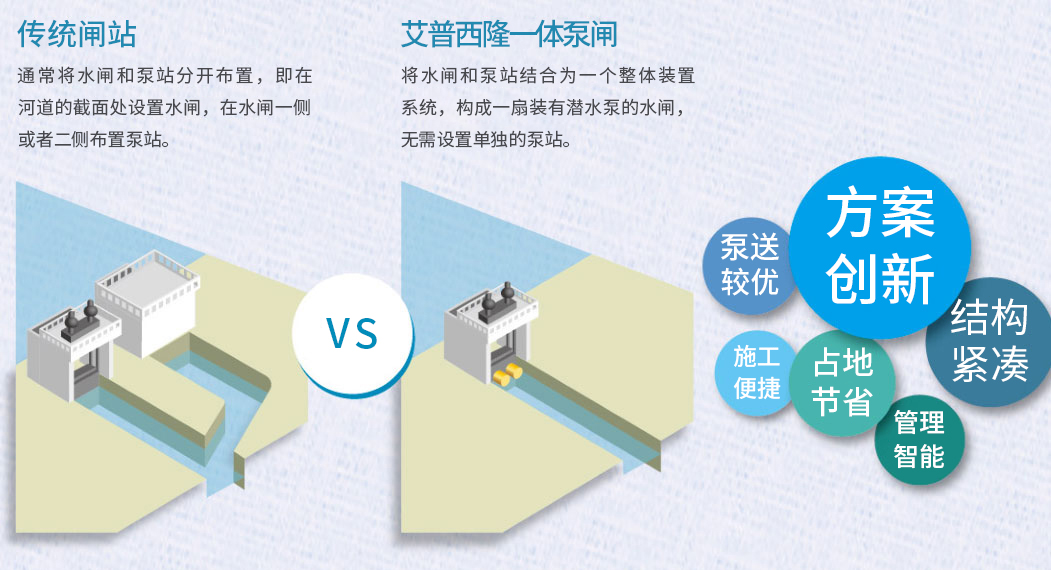

一体化泵闸的对比


一体化泵闸选型指南

参数类型

技术参数

备注

产品型号

35-1-1——140-1-10


流量范围

640——144000m³/h


扬程范围

0.5-12m


配电功率

7.5-2000kw


电压规范

380V、660V、6KV、10KV


介质条件

PH5-9

水质为清水或轻度污水

允许通过颗粒等效直径

≤1/10泵出口口径

无大量纤维杂质

工作环境

温度-20℃——120℃

湿度:95%

最大工作水头

单向受压 正向:10m

单向受压 反向:5m

双向受压,均为10m

设计水头

≤15米

(含反冲水头)

孔口净宽

0.5m——10m

(根据客户参数选定)

孔口净高

0.7m——10m

(根据客户参数选定)

内河设计水位

1m——7m

(根据客户参数选定)

外河设计水位

1m——9m

(根据客户参数选定)

闸门孔口尺寸规格推荐

宽度 \ mm

孔口高度 \ mm

1000

2000

3000

4000

5000

6000

7000

8000

9000

10000

1000









2000








3000








4000







5000







6000





7000







8000








9000








10000
