一体化泵站

一体化泵站

产品简介:

一体化泵站采用按需预制的方式,完全根据客户的要求,以及工程师的现场勘察、测量结果进行预制,定制符合客户需求的整体泵站。而水泵、阀门管路、传感器装置、智能控制系统等内部设备安装调试完毕后运输至项目现场,在现场直接进行吊装,有效的解决了泵站建设和运营过程中出现的各种困扰。

订购热线:

0519-85388100

艾普西隆可根据您的行业、要使用的场地及其他特殊需求,给您量身定制适合的产品类型。

咨询报价
产品介绍

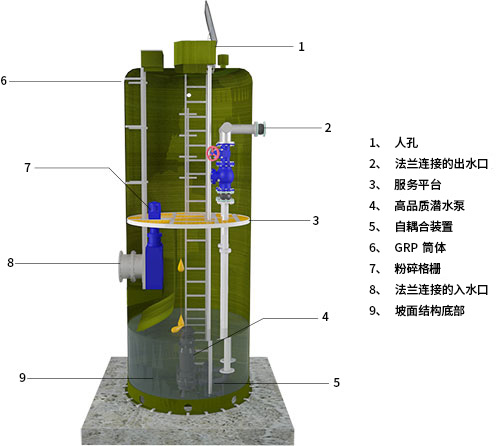

一体化预制泵站示意图

产品特点:

一体化预制泵站主体采用玻璃纤维增加复合材料(玻璃钢/GRP)缠绕加工成型,强度高、无变形、持久耐用,使用寿命长达50年以上。

技术优势:

一体化预制泵站整体质量通过CE安全认证,并获得相关认证证书。

个性化定制:

一体化预制泵站采用定制化设计,可以满足各种尺寸、参数、介子特殊性要求。

免维护设计:

采用CFD流体动力学模拟设计自清底部,最大程度减少底部的淤泥沉淀,从而避免堵塞;同时还有效抑制有毒及恶臭气体的产生,保护环境

智能化远程控制系统:

泵站配备集中管理的数据库和网络服务器,用户只需使用带有互联网接入的智能手机、电脑,既可随时随地了解泵站运行状况,如运行时间、负荷点、设定点、传感值、报警等等。

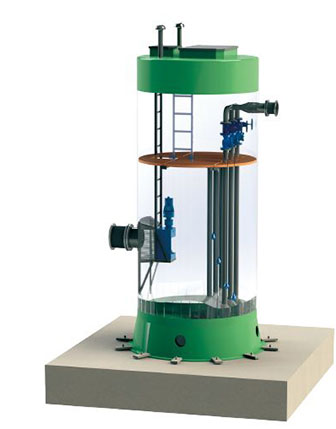

机构图纸


编号

名称

1

排污泵

2

自耦底座

3

水泵导轨

4

液位传感器保护管

5

压力管道

6

服务平台

7

止回阀

8

闸阀

9

出水管挠性接头

10

出水管

11

电气控制柜

12

通风管

13

安全格栅

14

井盖

15

格栅导轨

16

爬梯

17

提篮格栅

18

进水管

19

进水管挠性接头

20

泵站筒体

21

冗余浮球

一体化泵站选型所需

泵站参数:

设计流量、扬程

所需配备水泵数量,包括工作泵和备用泵

地面标高,进水管/ 出水管标高

进水管/ 出水管管径

应用与安装:

应用领域:市政工程、工业、建筑或其他

安装要求:室内/ 室外、地面/ 地下

结构形式:

外置阀井湿井泵站

内置集成湿井泵站

联体泵站

卧式泵站

控制系统:

现场自动液位控制、远程控制


一体化预制泵站材质配置说明

序号

产品名称

标准材质

可选材质及配置

1

预制筒身及底座

玻璃钢 GRP


2

井 筒 顶 部

玻璃钢 GRP


3

自清池旋转盘

玻璃钢 GRP


4

井盖(检修孔)

铝合金

不锈钢AISI304

5

二次操作平台

玻璃钢 GRP


6

通  风 管

不锈钢AISI304


7

扶手爬梯

不锈钢AISI304


8

水    泵

灰铸铁GG25


9

提篮型格栅

不锈钢 AISI304

粉碎格栅

10

自耦装置及底座

灰铸铁GG25


11

导轨和吊链

不锈钢 AISI304


12

锚固件压板

钢板

不锈钢 AISI304

13

底部防腐锚接件

SSP-MJ 热镀锌钢


14

紧  固 件

不锈钢 AISI316


15

止  回  阀

铸铁

不锈钢 AISI304

16

闸      阀

铸铁

不锈钢 AISI304

17

PN10压力管道

不锈钢 AISI304

PE、GRP、AISI316

18

进出水总管及法兰

GRP玻璃钢

PE、AISI304

19

泵站控制柜

不锈钢 AISI304 户外型

泵站无人监控平台

20



全密封潜入式

21



起吊装置

22



进水管套

23



搅拌器及安装附件

24



除臭装置

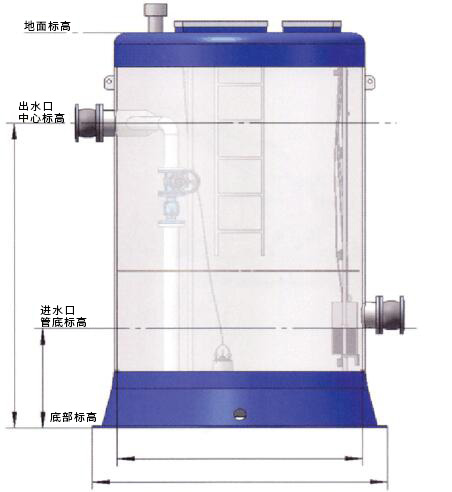

安装尺寸


故障排除

序号

故障内容

故障分析

解决方法

1

跳闸、跳空开

电机负载大,严重过流

关出水阀门,增加阻力

线路破损,造成短路

检查线路

电机短路

更换电机

2

电机噪音大

轴承缺油

加黄油

超负载运行

关小出水阀门,增加阻力

电机反转

调整电机线

3

电机运转,不出水

电机反转

调整电机线

水泵堵塞

清理水泵

止回阀打不开

检修止回阀

4

电机运转,水箱内翻水花,但不出水

止回阀封闭不严

更换止回阀

水泵与分离器连接漏水

紧固连接位

分离器密封不严

检查分离器,更换密封垫

5

手动、自动都发无法启动

控制柜短路

检查,并修复

零线断开

检查零线

保险丝保护

检查输出线路是否短路

故障保护

水泵过载,关出水阀门

进线缺相

检查电源进线


艾普西隆无忧售后







    0519-85388100
